直到我遇到了Smart Mermaid，这个接入AI大模型就可以画图开源神器。
Smart Mermaid是什么？

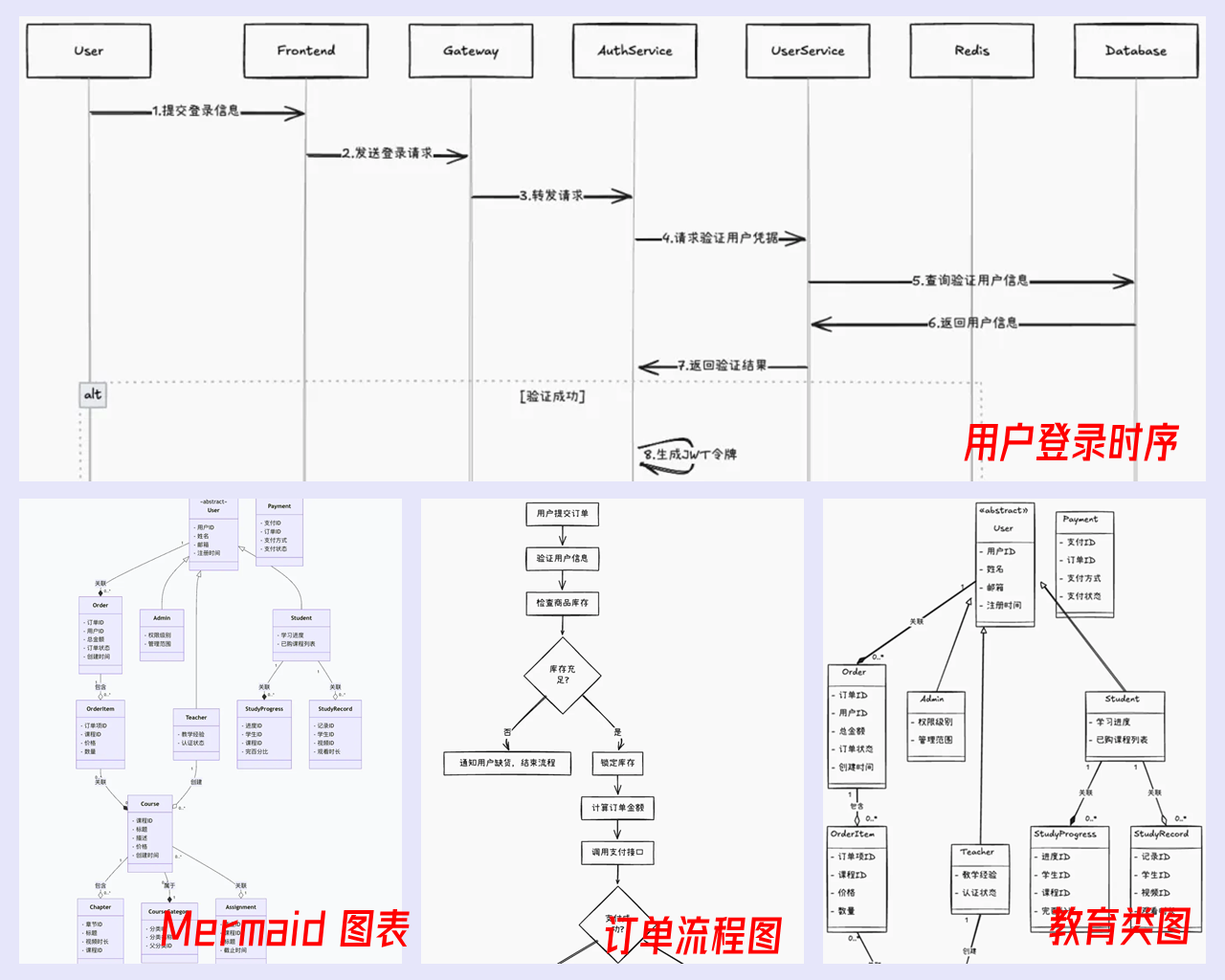

Smart Mermaid简单来说就是一个"文字转图表"的AI工具。你只需要用大白话描述业务流程，它就能自动生成专业的各种图表。听起来是不是很神奇？
苏米实际体验了一下，发现这个工具支持的图表类型相当全面：流程图、时序图、类图、甘特图、架构图等等，基本上我们日常工作中用到的图表都覆盖了。
最让我惊喜的是，它真的能理解复杂的业务逻辑，不是那种简单的模板套用，而是真正的AI智能解析。
开源部署

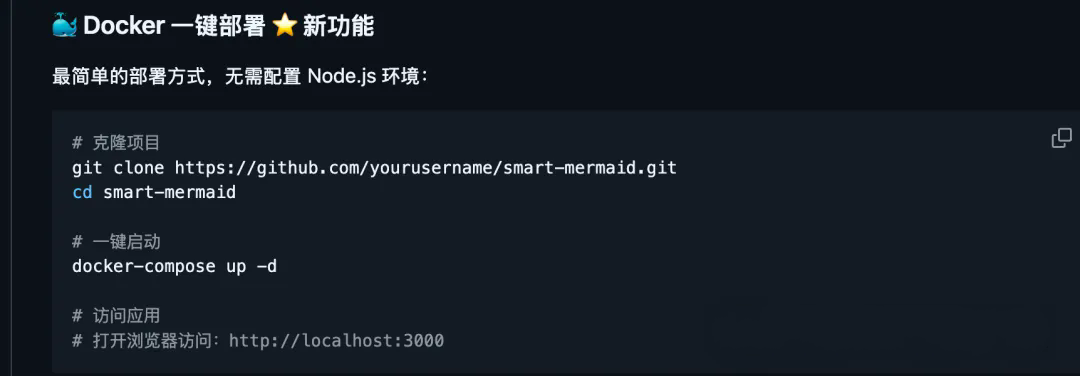

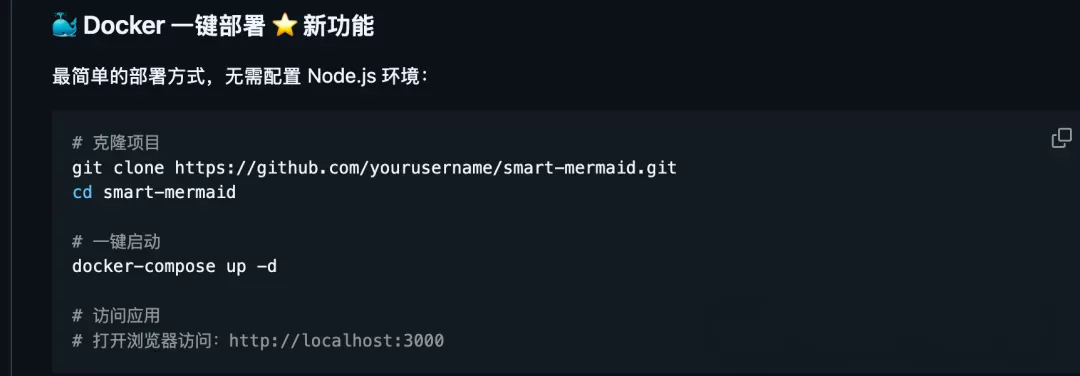

官方说支持Docker一键部署，但苏米在实际使用中发现了一个坑：
直接按官方命令执行会报错，因为main分支没有Docker配置文件。
正确的部署方式是：
# 克隆代码
git clone https://github.com/liujuntao123/smart-mermaid.git
cd smart-mermaid
# 关键：切换到docker分支
git checkout docker
# 启动

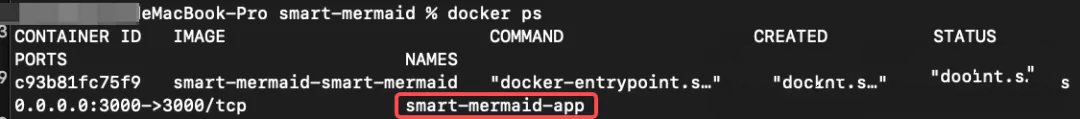

docker-compose up -d

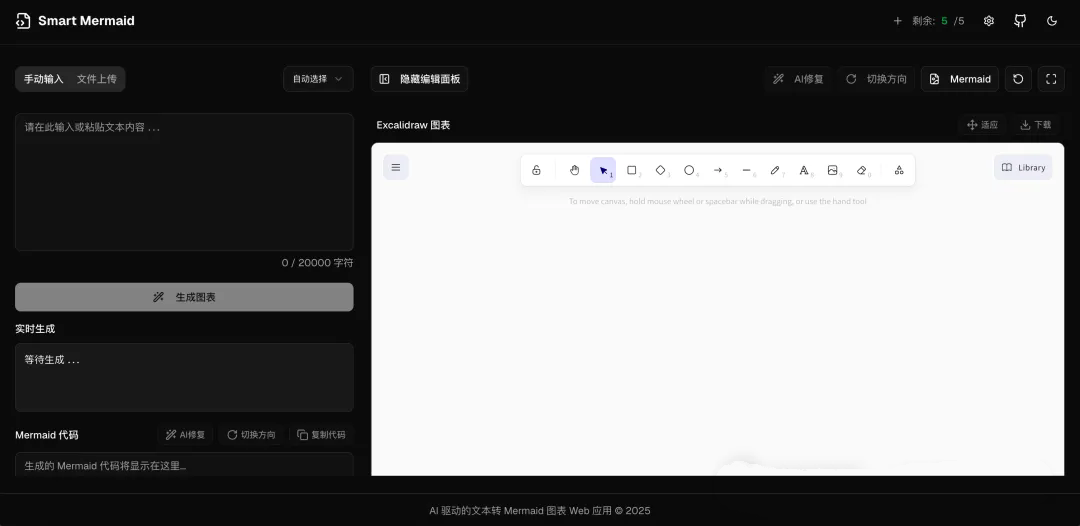

启动后访问 http://localhost:3000 就可以用了。

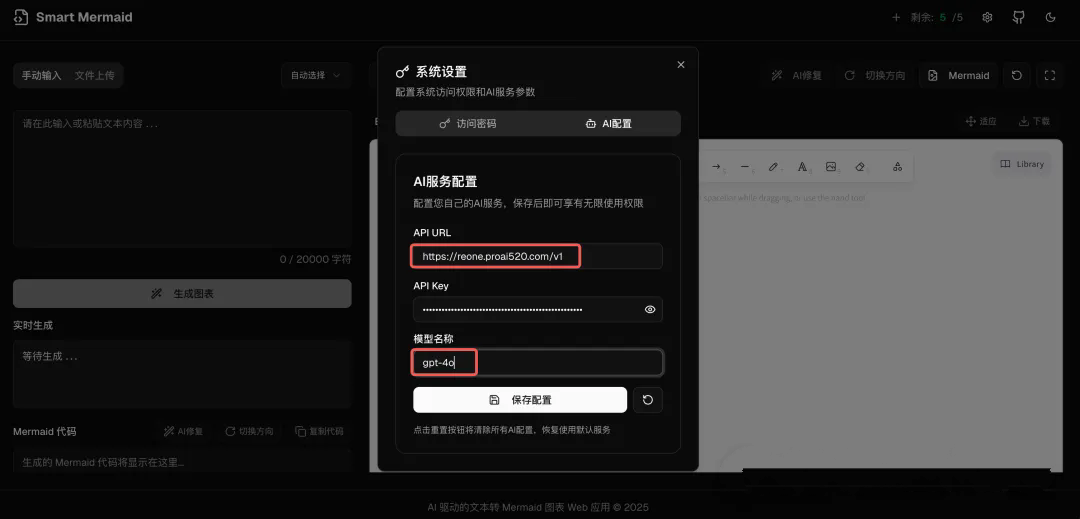

首次使用需要配置AI模型的API Key。如果没有官方API，可以试试苏米之前整理的那些LLM API聚合平台，都挺好用的。
三个场景测试
苏米专门挑了三个比较复杂的场景来测试这个工具的能力，结果真的让我刮目相看。

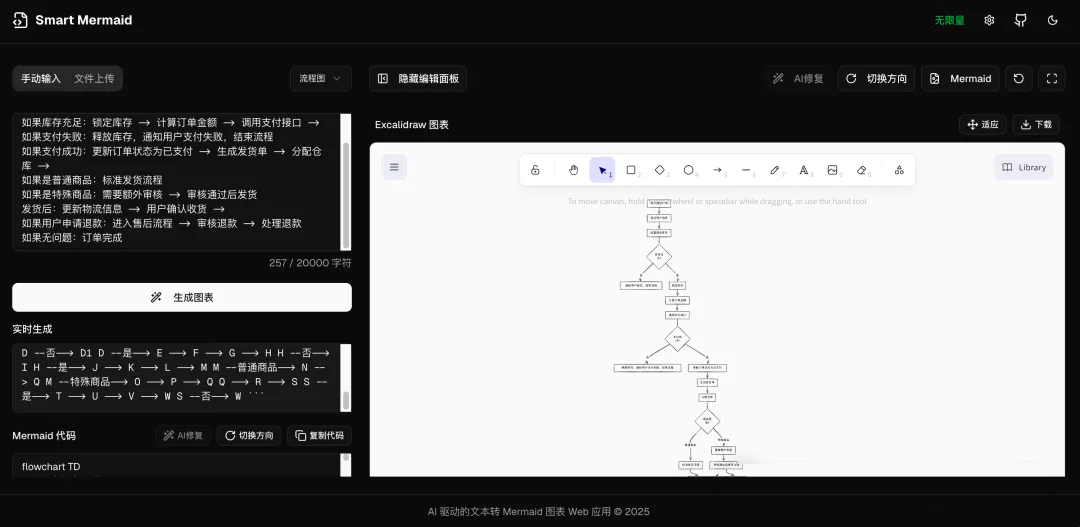

场景一：电商订单流程图
我用最日常的大白话描述了一个完整的电商订单流程：
从用户提交订单开始，到验证用户信息，检查商品库存，如果库存不足就通知用户缺货；如果库存充足就锁定库存，计算订单金额，调用支付接口。支付失败就释放库存通知用户，支付成功就更新订单状态，生成发货单，分配仓库。普通商品走标准发货流程，特殊商品需要额外审核...
整个流程描述下来，包含了各种分支判断和异常处理。结果AI完美理解了这个复杂的业务流程，生成的流程图结构清晰，逻辑分明，完全不输我手工画的。

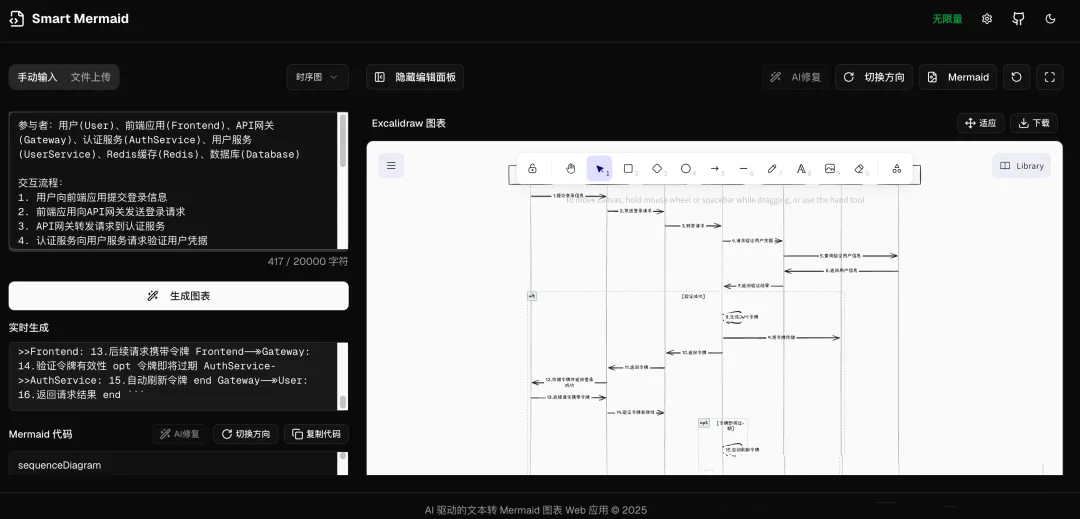

场景二：用户登录时序图
接下来我测试了一个包含多个服务的登录认证流程，涉及用户、前端应用、API网关、认证服务、用户服务、Redis缓存、数据库等多个参与者。
从用户提交登录信息开始，到前端应用发送请求，API网关转发，认证服务验证，用户服务查询数据库，生成JWT令牌，存储到Redis，返回给前端...整个流程有16个步骤，相当复杂。
AI不仅准确识别了所有参与者和交互关系，生成的时序图也非常专业，完全符合技术文档的标准。

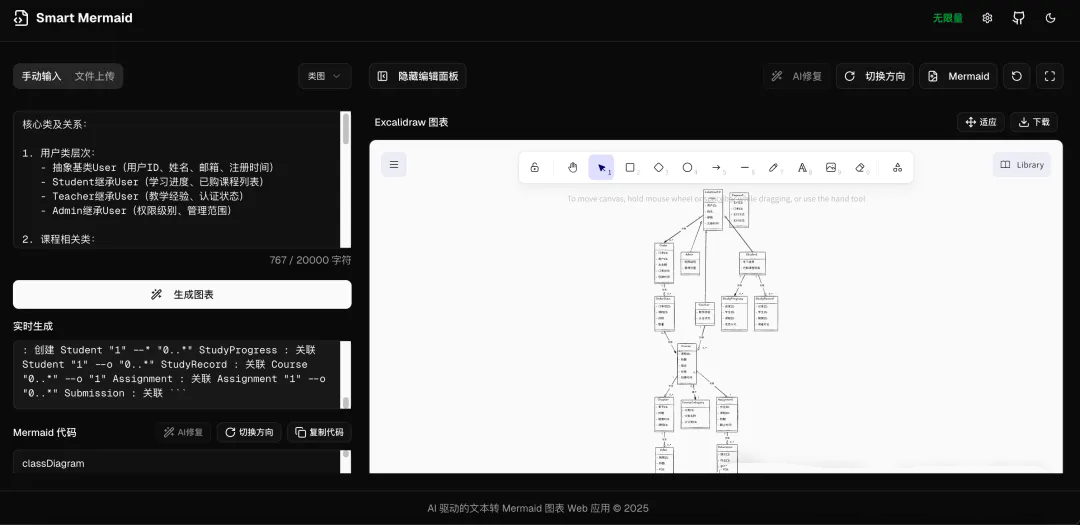

场景三：在线教育类图
最后我测试了一个复杂的面向对象设计，描述了一个在线教育平台的核心类及其关系。
包含用户类层次（抽象基类User，Student、Teacher、Admin子类），课程相关类（Course、Chapter、Video、CourseCategory），订单相关类（Order、OrderItem、Payment），学习相关类（StudyProgress、StudyRecord、Assignment、Submission）等。
还有各种继承关系、聚合关系、组合关系，以及多对多、一对多的关联关系。
结果AI完美理解了所有这些复杂的面向对象关系，生成的类图完全符合UML标准，比我手工画的还要规范。
适用场景
从苏米的使用经验来看，这个工具的应用场景相当广泛：
技术文档：系统架构图、API时序图、数据库ER图，以前需要专业工具画的技术图表，现在用嘴说就行。
业务流程：用户体验流程、业务决策流程、跨部门协作流程，产品经理的日常工作图表。
项目管理：开发流程图、测试流程图、部署流程图，项目管理中的各种流程梳理。
总结
说实话，Smart Mermaid这个工具真的颠覆了我对画图的认知。以前画一个复杂的流程图需要半天时间，现在只需要几分钟就能搞定，而且质量还更高。
对于我们这些天天需要画图的产品人来说，这简直是解放生产力的神器。不用再为了调整一个箭头的位置而纠结半天，也不用因为需求变更而重新画图。
今天苏米就手把手教大家如何使用Smart Mermaid搭建一个AI画图工具，相信通过这个工具，大家能够快速了解和认识AI在图表绘制方面的强大能力，告别手工画图的烦恼！
